Кнопки BNWAS: расположение с учётом наблюдения с мостика
Правила РС и РКО: практическое применение
Судовое оборудование из каталога группы · NSR
Количество кнопок сброса в типовом комплекте не показывает, где ими будут пользоваться на конкретном мостике. При запросе NSR NBW-1000 из каталога группы AlphaSolutions полезнее начать с рабочих мест и плана размещения. Тогда кнопки, сигнализаторы и основной блок попадут в предложение как разные части судовой системы.
Роль системы и область примера
Изготовитель относит NBW-1000 к BNWAS — системе контроля дееспособности вахтенного помощника капитана. Брошюра V16.0 различает блок управления, соединительный блок, устройства сброса, сигнализаторы и опциональный датчик движения. Это не перечень равнозначных замен одной кнопки.
Рассматривается проект самоходного судна класса РС без международных рейсов, в области 1.1.1 части V Правил по оборудованию морских судов. При расхождении требований действует приоритет указаний администрации флага по 1.1.3.

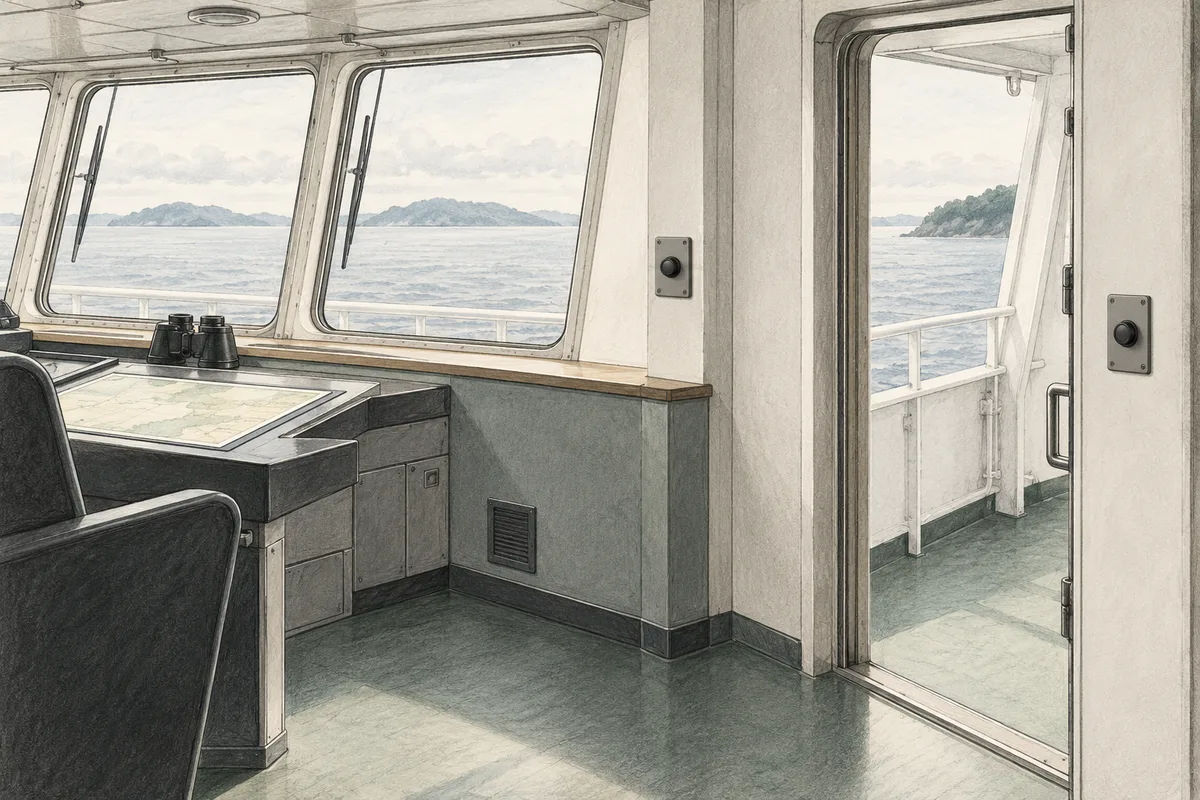

По 3.4.7.1–3.4.7.2 размещение устройств подтверждения и сброса связывают с надлежащим наблюдением, доступностью с рабочих мест и исключением непреднамеренного использования посторонними. Поэтому одному числу кнопок нужен план размещения.
Составить перечень рабочих мест
В предварительном письме можно перечислить место управления судном, место судовождения и маневрирования, место наблюдения и крылья мостика. Для каждого укажите, какое устройство уже есть и что предполагается изменить. Это исходные сведения для рассмотрения, а не готовое решение о том, сколько кнопок должно быть установлено.
Если чертежа нет, приложите общие фотографии с понятными подписями. Не нужно снимать закрытые панели или менять действующее оборудование для подготовки заявки. Если часть данных неизвестна, так и напишите: это помогает определить необходимость обследования вместо ложной точности в ведомости.
Полезно отделить новое оснащение от частичной замены. При замене одного устройства состав существующей системы и его обозначение важнее, чем фотография похожей кнопки из каталога. При новом оснащении исходным документом становится согласуемый план рабочих мест и размещения частей системы.
Не смешивать подтверждение и получение тревоги
Кнопка, которой подтверждают присутствие на вахте, и сигнализатор, от которого требуется получить тревогу, выполняют разные задачи. В запросе их лучше вести раздельно. Общая строка «выносные блоки BNWAS — четыре штуки» не сообщает, какие устройства нужны и где они будут расположены.
Для существующего комплекта передайте доступную ведомость: обозначения блока управления, соединительного блока, устройств сброса и сигнализаторов. Укажите, какие позиции сохраняются, какие заменяются и какие отсутствуют в имеющейся документации. Такая ведомость полезнее предположения, что все принадлежности одного производителя можно свободно переставлять между исполнениями.
Нужные документы и параметры сопряжения проверяют для конкретной поставки. Статья не задаёт порядок изменения действующей вахтенной сигнализации и не предлагает отключать её для осмотра.
Датчик движения требует собственного описания
В брошюре NBW-1000 датчик движения указан как опциональная принадлежность. Его наличие в каталоге не означает, что он автоматически заменяет любое устройство подтверждения или решает задачу расположения кнопок на конкретном мостике.
Если такой датчик уже применяется, сообщите его обозначение и положение на плане вместе с остальными элементами. Если его только рассматривают к заказу, сформулируйте требуемую функцию и попросите предложение по документированной конфигурации. Не нужно приписывать аксессуару неизвестную зону действия или возможности, которых нет в прочитанном руководстве.
Аналогично следует поступать с наружными и внутренними устройствами: требуемое исполнение связано с фактическим местом применения. Внешне похожий корпус не является доказательством одинаковых условий эксплуатации. Для крыльев мостика полезно описать само место, а нужные принадлежности определить по документации выбранной системы.
Что включить в запрос
| Исходные данные | Что требуется уточнить |
|---|---|
| Судно, класс и проект оснащения | Область рассматриваемой задачи |
| План мостика и крыльев | Рабочие места и имеющееся размещение |
| Ведомость существующих блоков | Сохраняемые и заменяемые позиции |
| Устройства подтверждения | Требуемые функции и исполнения |
| Сигнализаторы | Отдельный состав и места расположения |
| Монтаж и документация | Границы предложения и работ |
При запросе NBW-1000 из каталога группы попросите привести состав с полными обозначениями, количеством и документацией. Комплект из краткой карточки не доказывает достаточность оборудования для любого мостика. Цену, наличие и срок подтверждают отдельно; в статье не заявляется соответствие законченного проекта.
Источники
- РС: Правила по оборудованию морских судов, часть V, версия 01.01.2026: 1.1.1–1.1.3, 3.4.7.1–3.4.7.2.
- NSR NBW-1000, брошюра V16.0: роль системы и состав блоков.
- NBW-1000 — страница изготовителя.
Вопросы и таблица — практические пояснения редакции. Работа с источниками: 26 октября 2026 года, Астана.
