Kenwood TS-480SAT: чем он отличается от 200-ваттного HX

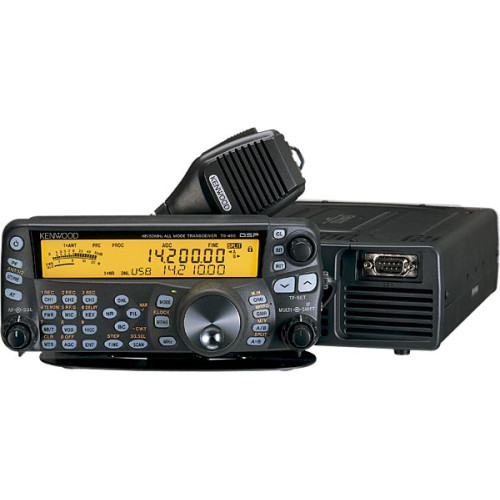

Собственная карточка Kenwood TS-480SAT
TS-480SAT и TS-480HX описаны в одном руководстве Kenwood и имеют похожее рабочее место с выносной панелью. Но покупать их по объединённому перечню возможностей нельзя. TS-480SAT — вариант со встроенным автоматическим антенным тюнером и максимальной мощностью 100 Вт в предусмотренных режимах. Цифра 200 Вт относится к другому исполнению и имеет собственные условия.
Название после TS-480 меняет состав
В руководстве B62-1735-30 изготовитель выделяет встроенный тюнер именно для TS-480SAT. Для TS-480HX в таблице технических характеристик такой встроенный узел не указан. Поэтому предложение «200 Вт и встроенный тюнер» следует уточнить по полному обозначению и фактической комплектации, а не считать стандартным описанием всей серии.
Если существующую установку заменяют новым экземпляром SAT, в ведомости сохраняют этот суффикс. Если обсуждается HX, отдельно оценивают антенный состав и питание. Похожая панель не делает различия второстепенными: покупателю нужен определённый аппарат, а не сумма наиболее привлекательных строк из двух колонок документа.
Мощность зависит от режима и диапазона
Заводская таблица отдельно перечисляет SSB, CW, FSK, FM и AM. Для SAT максимальные значения составляют 100 Вт в первой группе и 25 Вт в AM. У HX на КВ указаны соответственно 200 и 50 Вт, тогда как на 50 МГц — 100 и 25 Вт. Таким образом, даже у HX обозначение «200-ваттный» нельзя переносить на все режимы и диапазоны сразу.
| Параметр руководства | TS-480SAT | TS-480HX |
|---|---|---|
| SSB/CW/FSK/FM на КВ | До 100 Вт | До 200 Вт |
| SSB/CW/FSK/FM на 50 МГц | До 100 Вт | До 100 Вт |
| AM на КВ / 50 МГц | До 25 / 25 Вт | До 50 / 25 Вт |
| Встроенный антенный тюнер | Предусмотрен | Не указан как встроенный |
Это паспортные пределы выбранного исполнения, а не уже измеренный результат предлагаемого экземпляра. Если мощность входит в критерии приёмки, до поставки согласуют режим, диапазон, условия и способ проверки. Одно число без этих сведений неудобно использовать для сравнения.
Питание тоже выбирают по исполнению
Оба варианта используют питание 13,8 В постоянного тока в пределах допуска изготовителя, но схема питания HX предусматривает два входа. В разделе стационарной установки для него описаны два источника 13,8 В по 20,5 А либо один источник 13,8 В на 41 А с предусмотренным подключением обоих вводов. Это условия HX, которые не следует незаметно назначать SAT.
Для TS-480SAT таблица указывает максимальный передающий ток до 20,5 А. При подборе комплекта сохраняют точные обозначения источника и кабелей, фактический режим и принадлежности. Количество силовых вводов, число кабелей и мощность в ваттах описывают разные части системы; одно не заменяет остальных сведений.
Как оформить замену без смешения вариантов
Представим заказчика, который хочет сохранить настольную установку с SAT и получить аппарат того же состава. Полезный первый документ — маркировка прежнего трансивера, его принадлежности и список сохраняемых частей. Только после этого сравнивают предложение на конкретный SAT с другим вариантом семейства.
В спецификации нужны полный индекс, требуемые режимы, наличие встроенного тюнера и согласованное питание. Если поставщик предлагает иной вариант, различия должны попасть в ведомость до заказа. Внешнее сходство и заголовок общей брошюры не подтверждают замену без изменения состава рабочего места.
Собственная карточка Kenwood TS-480SAT относится к SAT. Для предложения пришлите данные прежнего аппарата, нужные диапазоны и режимы, сохраняемую антенную часть и город получения. Состояние, доступность, документы, комплект и общую цену подтверждают письмом; проверку, подготовку и доставку согласуют отдельно.
Источник: Kenwood, TS-480HX/TS-480SAT Instruction Manual B62-1735-30, предисловие, Models Covered, печатные страницы 3 и 91, раздел Automatic Antenna Tuner. Применимость проверяется по исполнению предлагаемого аппарата.
