Yaesu FT-991: что встроенный тюнер меняет на передаче

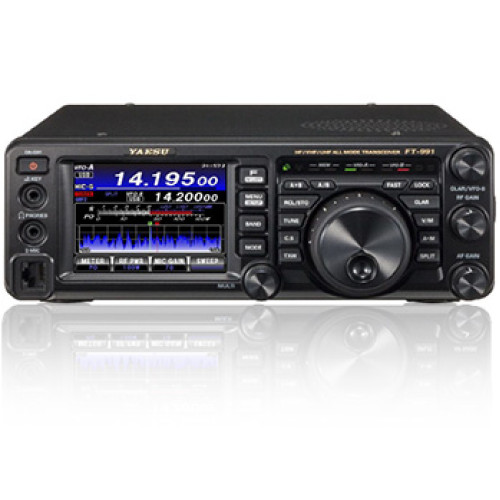

Yaesu FT-991 в собственном каталоге
У Yaesu FT-991 встроенный автоматический антенный тюнер входит в состав трансивера. Это удобно при выборе законченного рабочего места, но назначение узла нужно понимать точно. В заводском руководстве ATU расположен между выходным усилителем и антенным разъёмом и не влияет на приём. Поэтому просьбы «согласовать передатчик» и «улучшить слабый приём» не следует превращать в один критерий покупки.
Согласование относится к определённому тракту
В разделе Using the Automatic Antenna Tuner изготовитель описывает ATU как средство получения подходящей нагрузки для выходного каскада передатчика. Указанная область согласования относится к любительским диапазонам от 160 до 6 метров. Сам FT-991 поддерживает также работу на других диапазонах, но наличие такого диапазона у трансивера не расширяет автоматически область действия встроенного тюнера.
Для предложения важно назвать, на каких участках будет использоваться аппарат и какая антенная система сохраняется. Запрос «одна станция на КВ и УКВ» ещё не определяет соединения, антенны и требуемое согласование. Эти части рабочего места выбирают по применимой документации конкретного FT-991, а не по общей надписи о встроенном ATU.
Приём не проверяет работу ATU
Представим замену трансивера на настольном посту с существующим фидером. Заказчик слышит нужные станции на новом FT-991 и считает, что встроенный тюнер уже проверен. Однако в руководстве прямо отделён приёмный режим: работа ATU на него не распространяется. Успешное прослушивание подтверждает другой участок работы аппарата.
Если требуется поставка с проверенным встроенным согласованием, это условие включают в задание отдельно. Исполнитель согласует применимый способ проверки, нагрузку, необходимые измерения и состав оборудования. Описание полученного звука не заменяет такой результат. Аналогично, изменение качества приёма само по себе не является достаточным основанием объявить неисправным встроенный передающий тюнер.
Для рабочего места, которое используется только для приёма, наличие ATU не стоит считать самостоятельным доказательством лучшей разборчивости. Оценивают требуемый приёмный результат с выбранной антенной и условиями площадки. Вопрос о передающем согласовании сохраняет собственное назначение, если передача входит в задачу.
Где находится точка согласования
Встроенный узел находится у трансивера, на станционном конце коаксиальной линии. Изготовитель отдельно поясняет: его работа не устраняет рассогласование непосредственно в точке питания антенны. Поэтому благоприятный результат на стороне аппарата нельзя выдавать за полное обследование антенны и фидера.
Если прежняя установка работает неудовлетворительно, в запросе полезно разделить проверку трансивера и оценку сохраняемой антенной системы. Для внешнего согласующего устройства обсуждают уже другую конфигурацию со своей документацией. Нельзя назначить её автоматически только потому, что в старом судовом комплекте тюнер стоял у антенны: FT-991 со встроенным ATU имеет другое расположение этого узла.
Что записать в предложение
| Часть задачи | Что требуется подтвердить |
|---|---|
| Приём | Нужный режим и наблюдаемый результат с выбранной антенной |
| Встроенный ATU | Исполнение узла и согласованная проверка передающего тракта |
| Сохраняемая линия | Фидер, соединения и антенна, учитываемые отдельно |
| Рабочие диапазоны | Где нужен результат и какая документация применима |
Такое разделение позволяет сравнить два предложения по одному объёму. В одном может быть только проверенный трансивер; в другом — также обследование существующей линии и подготовка полного поста. Стоимость аппарата не следует считать ценой всех этих работ без согласованной описи.
Yaesu FT-991 в собственном каталоге — основной предмет запроса. Пришлите точное исполнение, нужные диапазоны, описание сохраняемой антенны и ожидаемый результат проверки. Состояние, наличие, документы, комплект и общую цену подтверждают письмом; работы и доставку рассчитывают отдельно. Возможности FT-991A и иных моделей не добавляются к выбранному FT-991 по похожему названию.
Источник: Yaesu Musen, FT-991 Operating Manual, раздел Using the Automatic Antenna Tuner, печатная страница 50, публичное зеркало. Применимость инструкции и испытаний уточняется для предлагаемого исполнения.
