Частотное исполнение рации: как понять, какое нужно, и что будет, если ошибиться

Одна модель — несколько разных приборов

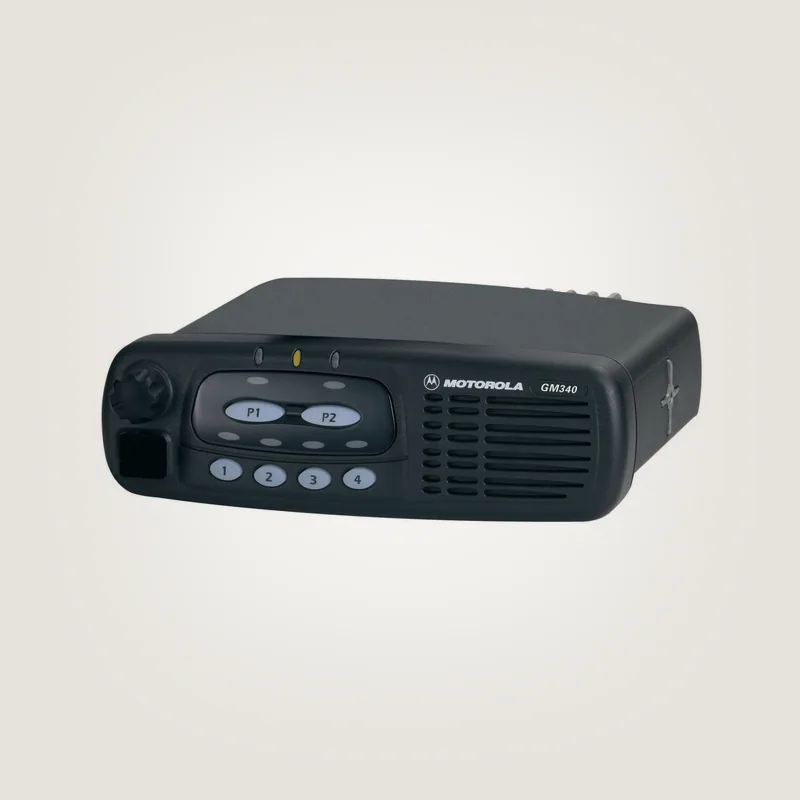

Возимая или носимая станция популярной серии выпускается в нескольких частотных исполнениях. Снаружи они почти одинаковы, номер модели тот же, а работают в разных диапазонах.

Разница не в настройке, а в железе: усилитель мощности, выходные фильтры и входные цепи рассчитаны на свою полосу. Поэтому исполнение — это не параметр, который меняют программой.

Из этого следует главное практическое правило: при заказе указывают не модель, а модель вместе с диапазоном. Заказ «такой же, как у нас» без указания полосы регулярно приводит к несовместимой поставке.

Второе следствие: станции разных исполнений в одном парке не взаимозаменяемы, даже если внешне неотличимы. Их маркируют сразу при получении.

Как определить своё исполнение

Первый источник — разрешительные документы на сеть. Там указана полоса, в которой вам разрешено работать, и именно под неё подбирается оборудование.

Второй — шильдик на корпусе. На нём обычно есть обозначение диапазона, и это самый быстрый способ проверить уже имеющуюся станцию.

Третий — программа настройки. Она показывает допустимые границы для конкретного экземпляра, и выйти за них не даст.

Четвёртый — антенна. Она тоже рассчитана на полосу, и если антенна из другого диапазона, связь будет плохой даже при правильной станции.

Если документов нет, а по шильдику непонятно — измеряют. Прибор для контроля согласования и любой источник сигнала дают ответ за десять минут.

Что происходит при ошибке

Станция другого исполнения обычно включается и выглядит исправной. Она даже может принимать сильный сигнал соседа. Это и вводит в заблуждение.

На передаче выходной каскад работает на несогласованную нагрузку. Часть мощности отражается, передатчик греется и уходит в защиту, а при длительной работе выходит из строя.

На приёме входные фильтры срезают нужную полосу. Дальность падает в разы, и это списывают на «плохую точку» или «слабую антенну».

Отдельный случай — работа вне разрешённой полосы. Это уже не техническая, а правовая проблема, и обнаруживается она по жалобе того, кому вы помешали.

Антенна должна совпадать с исполнением

Антенна рассчитывается на полосу так же, как станция. Штырь из соседнего диапазона физически подойдёт по разъёму и будет выглядеть рабочим.

Проверяется это измерением согласования, а не по внешнему виду. На своей полосе показатель в норме, на чужой — сразу видно.

Многие штыревые антенны допускают подрезку под конкретную частоту. Подрезают по измерению, снимая понемногу: укоротить можно, вернуть нельзя.

При смене исполнения станций меняют и антенны. Экономия на этом шаге обесценивает всю замену.

Что спросить перед заказом

Какая полоса указана в разрешительных документах на сеть.

Какое исполнение у станций, которые уже работают, и совпадает ли оно с документами.

Нужна ли станция в тот же парк или это отдельная новая сеть.

Какие аксессуары уже есть и подходят ли они к новой поставке: антенны привязаны к диапазону, а тангенты и гарнитуры обычно нет.

Сколько станций планируется всего: расширение парка удобнее закладывать в разрешение сразу, а не отдельным заходом через полгода.

Как навести порядок в существующем парке

Составить список: инвентарный номер, модель, исполнение, серийный номер, к какой антенне подключена. Это делается один раз и экономит годы.

Промаркировать станции по исполнению так, чтобы это было видно без включения: цветная метка на корпусе.

Свести настройки к одному эталонному файлу на каждое исполнение, а не хранить разрозненные наборы.

Развести склад: станции разных диапазонов не хранят в одной коробке, иначе на объект уезжает не та.

И проверить антенны: в старом парке они часто перепутаны между машинами после ремонтов.
